1. 百分表的定义与结构

   - 百分表是一种精度较高的量具，主要用于测量微小位移，如零件的尺寸偏差、形状误差和位置误差等。它主要由表头、测量杆、表盘和表座等部分组成。表头是百分表的核心部分，内部包含了精密的齿轮传动机构和弹簧装置，能够将测量杆的直线位移转换为指针在表盘上的角位移。测量杆通常为细长杆状，其一端与被测物体接触，另一端与表头内部的传动机构相连。表盘上一般有100个等分刻度，每一格代表0.01mm，这也是“百分表”名称的由来。表座用于固定百分表，确保测量时的稳定性。

2. 工作原理

   - 当测量杆受到被测物体的压力而产生直线位移时，这个位移通过表头内部的齿轮传动机构进行放大，并带动指针在表盘上转动。例如，若测量杆移动1mm，经过内部齿轮机构的放大，指针可能会在表盘上转动100格（假设放大倍数为100），从而可以精确地读取位移量。同时，百分表内部还有弹簧装置，用于在测量结束后使测量杆和指针复位，并且在测量过程中提供适当的测量力，以保证测量的准确性。

3. 应用领域

   - 百分表在机械制造、汽车维修、模具加工等众多领域广泛应用。在机械制造中，用于测量零件的圆柱度、圆度、平面度等形状误差。例如，在加工轴类零件时，通过百分表可以检测轴的圆柱度是否符合设计要求。在汽车维修中，可用于检查发动机气门间隙、曲轴轴向间隙等。在模具加工方面，用于检测模具型腔的尺寸精度和表面平整度，保证模具的质量。

4. 使用注意事项

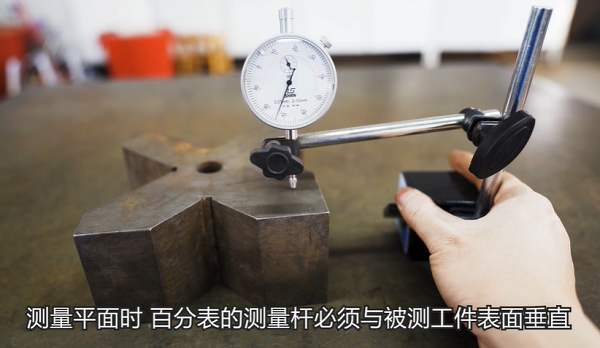

   - 安装要求：百分表安装时要确保表座牢固地固定在稳定的基准面上，测量杆应与被测表面垂直，否则会引入测量误差。例如，在测量平面度时，如果测量杆不垂直，会使测量结果偏大。

   - 测量力控制：由于百分表内部有弹簧提供测量力，在测量过程中要注意控制测量力，避免过大的测量力损坏表头或使测量杆弯曲。一般来说，测量力应适中，以保证测量杆能够平稳地与被测物体接触并产生位移。

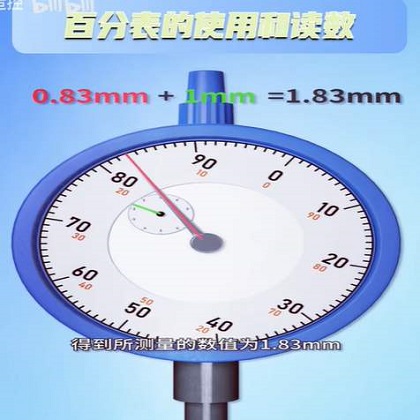

   - 读数准确性：读数时，视线要垂直于表盘，避免产生视差。同时，要注意指针的旋转方向和表盘刻度的含义，正确读取位移量。有些百分表可能还带有小指针，用于指示整毫米数，在读取时也要一并考虑。

5. 百分表校准方法

   - 外观检查：首先检查百分表的外观，包括表头、测量杆、表盘等部件是否有损坏、变形或松动的情况。若发现有破损的零件，需要更换后再进行校准。

   - 零位校准：将百分表安装在稳定的支架上，使测量杆处于自由状态，然后轻轻旋转表盘，使指针指向零位。如果指针无法准确指向零位，可能需要调整表头内部的零位调整装置，一般通过旋转零位调节旋钮来实现。

   - 示值误差校准：使用标准量块或已知精度的位移装置来校准百分表的示值误差。将百分表的测量杆与标准量块接触，按照一定的间隔（如0.1mm、0.2mm等）移动标准量块，记录百分表的读数，并与标准量块的实际位移量进行对比。计算误差是否在允许范围内，如果超出允许范围，可能需要对表头内部的传动机构进行调整或维修。这种校准一般需要专业的设备和技术人员进行操作。
